Vollautomatische Lackieranlage für das Beschichten von Bohrgestängen

Anlagenzweck
Beschichtung und Trocknung von hochwertigen Bohrgestängen verschiedener Durchmesser von 80 bis 400 mm und Längen von 6 bis 16 m mit einem Korrosionsschutzsystem.

Anlagenaufbau

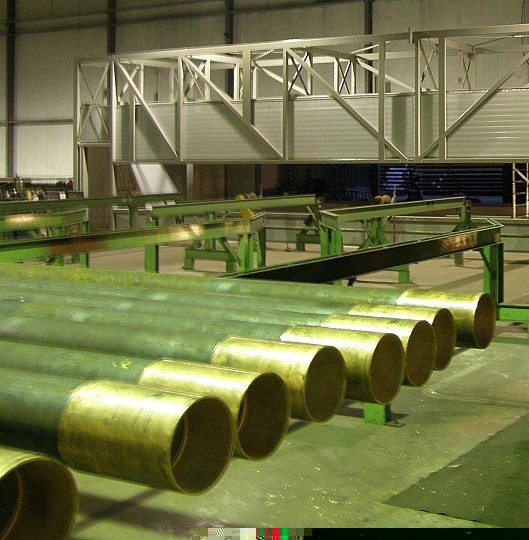

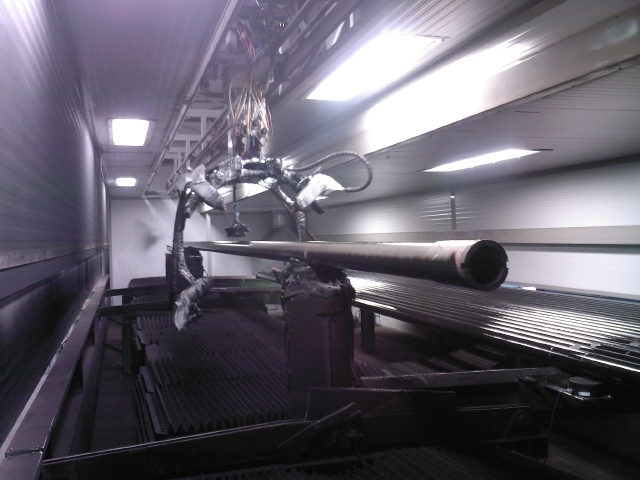

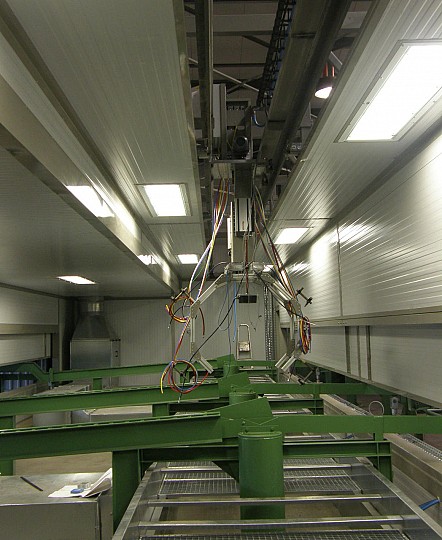

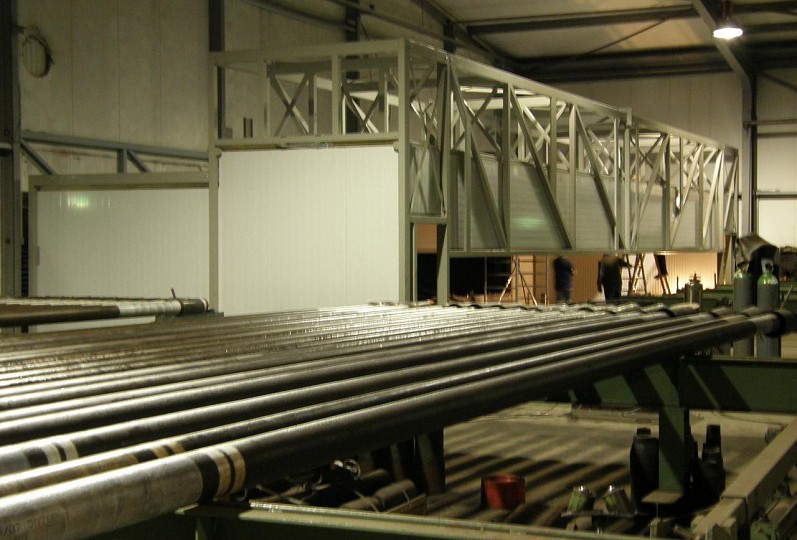

Die Bohrgestänge werden über eine automatische Hub-Fördereinheit in den Lackierautomaten eingebracht, vereinzelt und in die erforderliche Spritzposition gehoben. Nach dem Positionieren der Bohrgestänge erfolgt der Beschichtungsvorgang im Horizontalhub-Lackierverfahren. Die Applikation erfolgt automatisch über vier Elektrostatik-Pistolen. Nach dem Lackiervorgang werden die Bohrgestänge in der Abdunst- und Trockenzone aufgepuffert und getrocknet. Nach dem Trocknungsprozess werden die Bohrgestänge über eine weitere Hub-Fördereinheit automatisch aus der Abdunst- und Trocknungszone ausgeschleust und zur weiteren Verwendung zwischengelagert.

Anforderung und Lösung
Vollautomatischer Handlings-, Lackier- und Trocknungsprozess von der Zuführung der Rohrsysteme zur Lackieranlage bis zur Abnahme der Bauteile für den Versandbereich. Bedienung der Gesamtanlage durch nur einen Werker.
