Durchlauflackieranlage mit Power and Free-Fördertechnik, Lackierroboter und Kältetrocknung

Anlagenzweck
Beschichtung und Trocknung von hochwertigen Gehäuseteilen für die Herstellung von Gebläsen und Verdichtern.

Anlagenaufbau

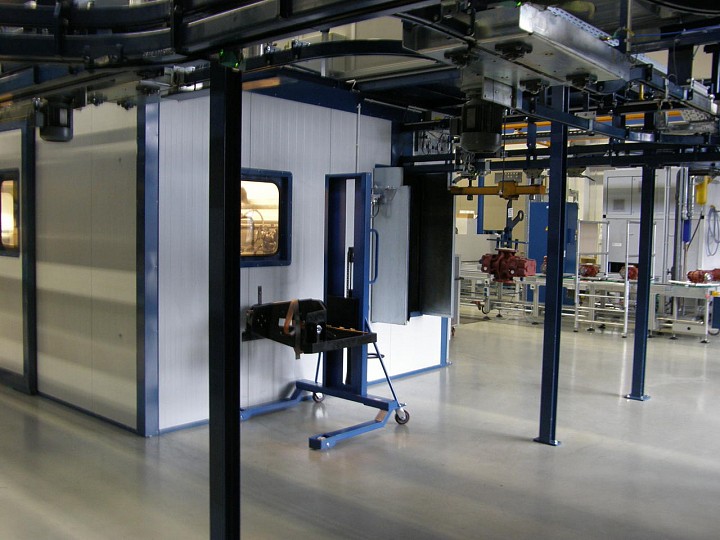

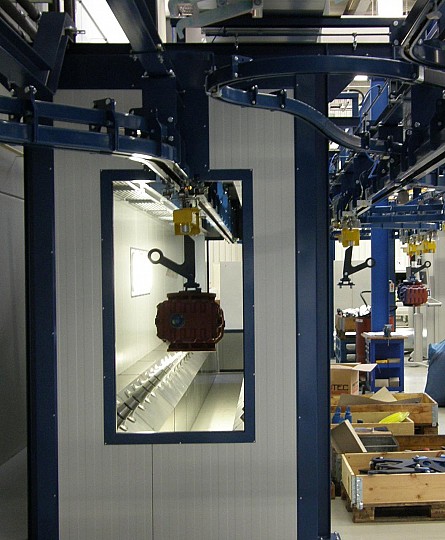

Die Bauteile werden manuell über Säulenkräne an ein Power and Free-Fördersystem übergeben. Der Vorgang des Transportes durch die verschiedenen Kabinentechniken, wie Kühlen, Vorwärmen, Lackieren sowie das anschließende Trocknen, erfolgt automatisch. In der Lackierkabine erfolgt eine automatische Lackierung der Bauteile über einen Lackierroboter. Dazu werden die Bauteile über eine Drehstation nach den Bedürfnissen des Lackierprozesses positioniert.

Anforderung
Automatisierte Anlage mit anspruchsvollem Konzept für Arbeits- und Energieeffizienz sowie Prozesskontrolle.

Lösung

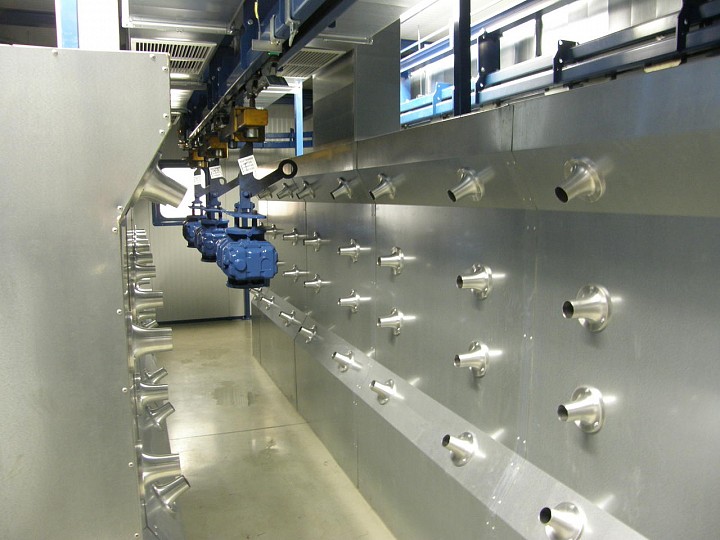

Bedienung der Gesamtlackieranlage durch nur einen Werker von der Aufgabe bis zur Abnahme der Bauteile inkl. durchgängigen Datentransfers an den Prüfständen. Einfaches Handling der Bauteile durch das Power and Free-Hängefördersystem. Platzsparende Aufstellung der Anlagenperipherie auf den Kabinensystemen. Energiesparendes Gesamtanlagenkonzept durch Einsatz von Kältetrockner sowie Umluftbetrieb in der Roboter-Lackierkabine. Das Anlagenkonzept berücksichtigt alle erforderlichen Prozessschritte für die Verarbeitung eines lösemittelarmen Lacksystems (Wasserlacksystem) inkl. der Einhaltung der VOC-Richtlinie bei einem Lackverbrauch von ca. 50 t im Jahr durch Einsatz eines 1K-Wasserlacksystems.
